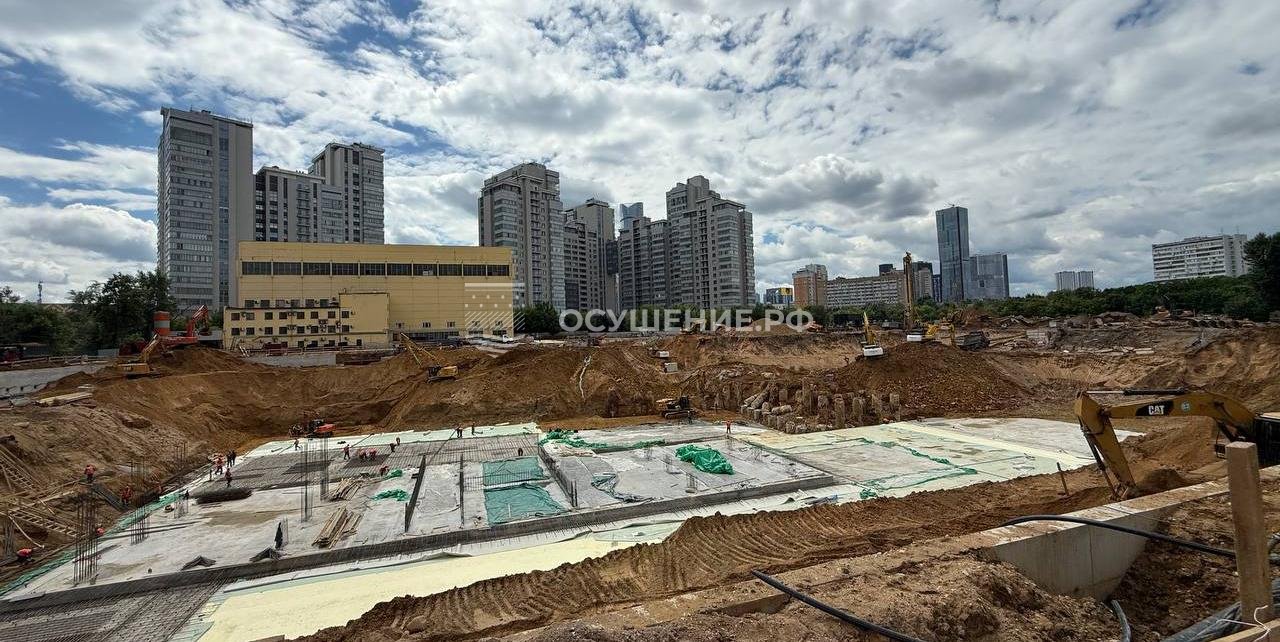

Как правильно задать граничные условия при численном моделировании фильтрации для котлована

Численное моделирование фильтрации — это мощный инструмент прогнозирования поведения грунтовых вод. Но даже самая совершенная математическая модель окажется бесполезной, если ее границы не отражают реальные условия площадки. Неправильно заданные граничные условия сравнимы с навигатором, который не видит дорог за пределами вашего двора.

Эта статья поможет избежать критических ошибок на старте моделирования. Вы узнаете, как корректно описать взаимодействие котлована с водоносным массивом, чтобы получить достоверный прогноз притока воды и обоснованно выбрать систему водопонижения.

Почему без граничных условий ваша модель фильтрации окажется нерабочей

Представьте, что вы рассчитываете отопление в комнате, но не знаете, какая температура за окном. Ваши вычисления будут оторваны от реальности. Так же и с моделью фильтрации. Без четко заданных граничных условий она превращается в математическую абстракцию, не имеющую связи с фактической геологической обстановкой.

Граничные условия — это правила взаимодействия грунтового потока на краях вашей расчетной области. Они определяют, как вода поступает в модель, как уходит и как ведет себя у границ котлована. Если эти правила не соответствуют действительности, модель выдаст ошибочные данные о притоке воды, распределении напоров и зонах осушения.

Последствия использования такой модели предсказуемы:

• Неверная оценка притока: Вы можете получить цифры, в разы отличающиеся от реальных. Это приведет к выбору недостаточного или избыточного количества насосного оборудования.
• Ошибки в проектировании ограждения: Без точных данных о напорах невозможно правильно рассчитать шпунтовое ограждение или стену в грунте на устойчивость и прочность.
• Финансовые потери: Переделки проекта, простой техники, борьба с непредвиденным притоком воды — все это результат нерабочей модели.

Грамотно заданные границы — это не формальность, а основа достоверного прогноза. Они переводят модель из категории "красивой картинки" в статус надежного инструмента для принятия инженерных решений.

Типичные ошибки в задании граничных условий и их цена для проекта

На практике многие ошибки в моделировании возникают из-за упрощенного подхода к границам. Эти просчеты кажутся мелкими только на бумаге, а в реальности их цена измеряется в сроках и бюджете.

Рассмотрим самые распространенные из них:

• Игнорирование естественных рубежей: Часто границу расчетной области проводят произвольно, не учитывая реальные природные объекты — реку, овраг или водораздел. Модель, оторванная от естественных условий, дает искаженную картину потока.
• Неправильный учет водонепроницаемых элементов: Существующие подземные сооружения, скальные выходы или глинистые прослойки могут служить барьерами для воды. Если их не задать в модели как границы, прогноз притока в котлован будет завышен.
• Ошибки в назначении условий на стенках котлована: Задание неправильного расхода или напора на контуре котлована — прямой путь к неверной оценке производительности системы водопонижения.

Чем опасны эти ошибки для проекта?

Ошибка	Возможные последствия	Влияние на проект
Занижение притока воды	Нехватка мощности насосов, затопление котлована, срыв сроков работ	Увеличение затрат на аренду дополнительной техники, простой, переделки
Завышение притока воды	Приобретение избыточного и более дорогого оборудования, необоснованное удорожание проекта	Перерасход бюджета на этапе закупки и эксплуатации системы осушения
Неучет сезонных колебаний уровня	Некорректная работа системы водопонижения в дождливый период или паводок	Риск аварийной ситуации и подтопления в самый неподходящий момент

Каждая из этих ошибок приводит к финансовым потерям. Вложение средств в качественное моделирование с правильно заданными граничными условиями — это не статья расхода, а страховка от многомиллионных убытков.

Как правильно учесть взаимодействие котлована с окружающей средой

Котлован — это не изолированный объект. Он становится новым элементом в сложившейся подземной экосистеме, активно взаимодействуя с водоносными пластами, поверхностными водами и соседними сооружениями. Учесть это взаимодействие — ключевая задача при задании граничных условий.

Основные каналы влияния, которые требуют моделирования:

• Связь с поверхностными водами: Близлежащие реки, озера или пруды часто имеют гидравлическую связь с подземными водами. Их уровень необходимо задать как постоянную границу напора, иначе модель не сможет правильно рассчитать подпитку котлована.
• Влияние на соседние территории: Работы по водопонижению создают так называемую депрессионную воронку, которая может распространиться за пределы стройплощадки и вызвать осадку близлежащих зданий. Границы модели должны быть отнесены достаточно далеко, чтобы уловить это влияние.
• Учет многопластовости: На площадке может быть несколько водоносных слоев, разделенных слабопроницаемыми прослойками. Важно правильно смоделировать их связь между собой, задав условия перетока или его отсутствия через разделяющие слои.

Практические шаги для учета этого взаимодействия:

1. Расширить расчетную область: Границы модели должны находиться на достаточном удалении от котлована, чтобы не искажать форму депрессионной воронки. Ориентиром служит предполагаемый радиус влияния водопонижения.
2. Задать естественные границы: Реки и водоразделы задаются как границы с постоянным напором или с нулевым потоком соответственно.
3. Смоделировать существующие сооружения: Фундаменты nearby зданий, подземные коллекторы и другие объекты, влияющие на фильтрационный поток, должны быть включены в модель как элементы, изменяющие фильтрационные свойства грунта.

Только комплексный подход, рассматривающий котлован как часть природно-технической системы, позволяет получить достоверный прогноз и минимизировать риски для объекта и окружающей застройки.

От геологии к цифре: преобразование реальных данных в граничные условия

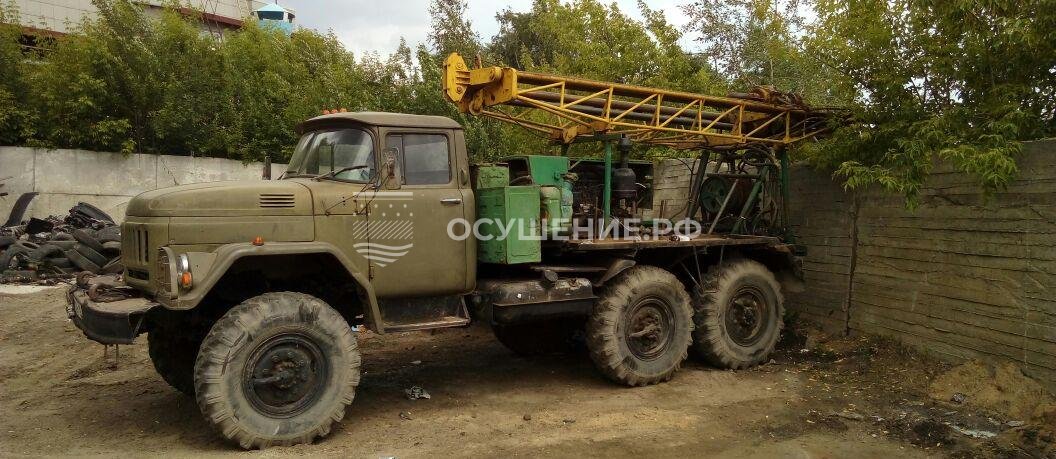

Качественное моделирование начинается не в компьютерной программе, а на строительной площадке. Данные инженерных изысканий — это сырье, которое необходимо грамотно перевести на язык цифровой модели. Ошибка на этапе преобразования сводит на нет всю последующую работу.

Рассмотрим, как ключевые полевые данные превращаются в граничные условия:

Исходные данные	Тип граничного условия	Как задается в модели
Уровень воды в реке или озере	Граница с постоянным напором	На участке контура, совпадающем с водным объектом, задается фиксированное значение напора, соответствующее отметке уровня воды.
Водораздел или линия потока подземных вод	Граница с нулевым потоком	На этой линии моделируется условие непроницаемости, так как через нее не происходит перемещения воды.
Данные о сезонных колебаниях уровня грунтовых вод	Нестационарное граничное условие	Напор на границе задается не как постоянная величина, а как изменяющаяся во времени функция, отражающая сезонные пики и спады.
Наличие слабопроницаемого слоя (глина, суглинок)	Условие на контакте слоев	Моделируется как зона с низким коэффициентом фильтрации, которая ограничивает вертикальный переток между водоносными горизонтами.

Важнейший этап — анализ и обобщение данных. Скважины дают точечную информацию, а модель требует непрерывного поля. С помощью геостатистических методов данные по скважинам интерполируются на всю расчетную область, формируя достоверную основу для задания границ. Превращение разрозненных измерений в согласованную цифровую картину — это и есть искусство инженерного моделирования.

Стационарные и нестационарные условия: что выбрать для вашего котлована

Один из ключевых вопросов при создании модели — будет ли уровень грунтовых вод со временем меняться. От ответа на него зависит выбор между двумя принципиально разными подходами: стационарным и нестационарным расчетом. Неверный выбор на этом этапе приводит к значительным погрешностям в прогнозе.

Стационарная задача предполагает, что фильтрационный поток установился и не меняется с течением времени. Это словно фотография системы в определенный момент.

• Когда применять: Для оценки максимального притока воды в котлован в самый неблагоприятный, но постоянный по условиям период. Например, когда уровень грунтовых вод стабильно высокий долгое время.
• Плюсы: Расчеты выполняются быстрее и проще, модель легче настраивается.
• Минусы: Не учитывает динамические процессы, такие как заполнение котлована дождевой водой или сезонные колебания.

Нестационарная задача учитывает изменение фильтрационных параметров во времени. Это уже видеозапись процесса.

• Когда применять: Если строительство растянуто на несколько сезонов, при наличии сильных сезонных колебаний уровня вод, при моделировании этапов возведения и работы дренажной системы.
• Плюсы: Позволяет прогнозировать поведение системы в разные периоды, оценивать риск подтопления во время паводков, оптимизировать график работ.
• Минусы: Требует больше исходных данных, сложнее в расчетах и настройке.

Сравним оба подхода в таблице:

Критерий	Стационарный расчет	Нестационарный расчет
Учет времени	Нет	Да
Сложность	Ниже	Выше
Требования к данным	Минимальные	Необходимы данные по изменению уровня во времени
Точность прогноза	Ограниченная	Высокая
Идеальный сценарий использования	Краткосрочные проекты в стабильных гидрогеологических условиях	Долгосрочные проекты, территории с выраженной сезонностью, сложные системы водопонижения

Правильный выбор типа задачи напрямую влияет на достоверность результатов. Стационарная модель дает общее представление, а нестационарная — детальный динамический прогноз, необходимый для сложных и ответственных объектов.

Как проверить адекватность заданных граничных условий

Задание граничных условий — это не разовый акт, а процесс, требующий обязательной проверки. Даже логически верно расставленные границы могут не соответствовать реальности. Адекватность модели подтверждается не красивыми графиками, а ее способностью воспроизводить фактические данные.

Существует несколько практических методов проверки:

• Верификация на установившемся режиме: Если на площадке существовал стабильный уровень грунтовых вод до начала работ, модель с заданными границами должна воспроизвести это поле напоров. Расхождение между расчетными и фактическими отметками уровня воды не должно превышать допустимой погрешности.
• Контроль по известным расходам: Если на объекте есть данные о дебите существующих скважин или дрен, их можно использовать для проверки. Задав граничные условия, вы рассчитываете поток через определенные сечения и сравниваете его с реальными измерениями.
• Анализ чувствительности: Этот метод показывает, насколько сильно изменение граничного условия влияет на ключевые результаты моделирования. Если небольшое смещение границы кардинально меняет приток в котлован — модель неустойчива, и ее прогнозам доверять нельзя.

Последовательность действий для проверки:

1. Калибровка: Настройте фильтрационные параметры грунта так, чтобы модель воспроизводила статичное состояние системы до начала строительства.
2. Валидация: Проверьте, может ли откалиброванная модель правильно смоделировать другой, независимый сценарий. Например, реакцию системы на откачку из пробной скважины.
3. Прогноз: Только после успешного прохождения двух предыдущих этапов модель можно использовать для прогнозирования работы системы водопонижения котлована.

Косвенные признаки неадекватных граничных условий:

Признак	Возможная причина
Рассчитанный уровень воды вблизи реки существенно отличается от фактического	Неверно задана граница у водного объекта (например, не тот тип или значение напора)
Модель показывает значительный приток воды там, где его быть не должно	Не учтены естественные или искусственные непроницаемые экраны (глинистые линзы, подземные сооружения)
Не сходится баланс притока и оттока воды в модели	Ошибка в задании условий на внешних границах, нарушающая закон сохранения массы

Проверка адекватности — это страховка от принятия ошибочных проектных решений. Модель, не прошедшая верификацию, является лишь гипотезой, а не расчетным инструментом.

Грамотные граничные условия = точный прогноз и экономия на водопонижении

Кажущаяся экономия на этапе моделирования часто оборачивается значительными финансовыми потерями в ходе строительства. Правильно заданные граничные условия — это не теоретическое требование, а прямой инструмент снижения затрат и минимизации рисков.

Как точная настройка границ влияет на бюджет проекта:

• Оптимизация производительности насосов: Модель с достоверными границами позволяет рассчитать реальный, а не завышенный приток воды. В результате вы арендуете или покупаете необходимое количество насосов нужной мощности, избегая переплаты за избыточное оборудование.
• Сокращение сроков работ: Когда система водопонижения спроектирована корректно с первого раза, не происходит простоев из-за затопления котлована или срочной замены оборудования. Стройка идет по графику.
• Предотвращение аварийных ситуаций: Учет влияния на соседние здания и природные объекты помогает избежать дорогостоящих последствий, таких как просадки фундаментов или осушение природных источников.

Конкретные примеры экономии:

Ситуация	Результат грамотного моделирования	Экономический эффект
Учет сезонных колебаний уровня грунтовых вод	Проектирование системы с учетом пиковых и минимальных нагрузок, возможность этапного ввода мощностей	Снижение затрат на аренду оборудования до 30% за счет оптимизации графика его использования
Выявление локальных слабопроницаемых зон	Отказ от сплошного водопонижения в пользу локальных решений, сокращение длины дренажных контуров	Уменьшение объема земляных и монтажных работ на 15-25%
Точный прогноз радиуса влияния водопонижения	Обоснованный отказ от избыточного мониторинга на удаленных участках, концентрация контроля в зоне реального воздействия	Сокращение затрат на геотехнический мониторинг до 20%

Инвестиции в качественное моделирование с правильно заданными граничными условиями многократно окупаются. Они позволяют не гадать, а точно знать, какое оборудование потребуется, как поведет себя грунтовый поток и какие меры защиты необходимы. В итоге вы получаете не просто цифровую модель, а финансово обоснованный и технологически надежный проект.
